Nos capteurs de température
par plages d’utilisation

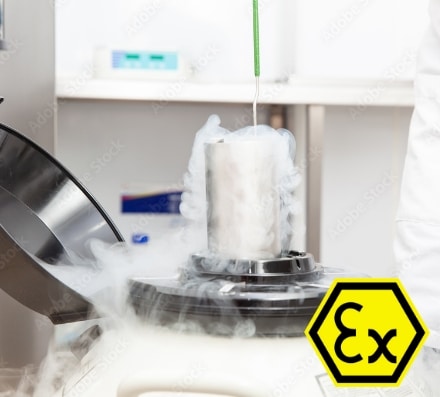

-253°C à -50°C

Dans cette gamme de température critique, on peut utiliser des RTD ainsi que des Thermocouples spécifiques. Les RTD apporteront plus de précision que les Thermocoupls. À ces très basses températures, l’utilisation de câbles est proscrite et remplacée par des prolongateurs à gaine métallique (type chemisés ou câbles cryogéniques). De même les composants internes traditionnels (types colles, résines, etc…) ne sont pas adaptés. Les doigts de gant ou « capteurs de peau » sont fréquemment utilisés.

CORREGE a développé une gamme de produits à base de technologie RTD certifiée ATEX pour mesurer l’hydrogène liquide (-253°C)

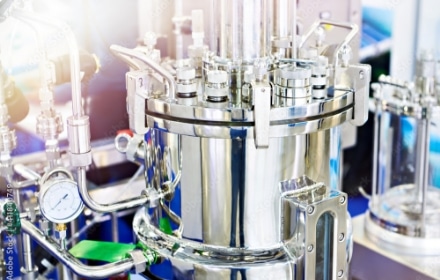

-50°C à +250°C

Dans cette gamme de température standard on peut utiliser aussi bien les thermocouples que les RTD qui offrent une plus grande précision. Il n’y a pas de restriction sur l’utilisation des types de prolongateurs (câbles, etc…) ou de colles et de résine. Seule la nature de la gaine du prolongateur peut varier (e.g. 105°C pour le PVC, 250°C pour le Téflon…).
Toutes les terminaisons (têtes, connecteurs…) sont possibles.

+250°C à +1 000°C

Le niveau de précision des RTD va se dégrader au-dessus de 500°C. Il sera donc usuel d’utiliser davantage des technologies thermocouple au-delà de 500°C. Les prolongateurs par câble en fibres de verre permettent de tenir jusqu’à 500°C. Au-delà on utilise des câbles chemisés à gaines métalliques.

Pour les capteurs à tête avec tube métallique, la nature du tube est susceptible d’évoluer en fonction de la température. De même au-dessus de 800°C l’isolant interne sera à base de céramique.

Dans cette gamme de température la plupart des colles et époxy sont à proscrire.

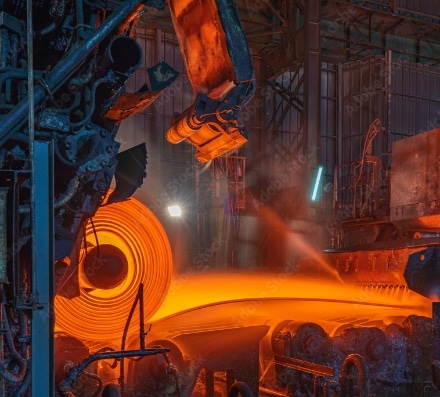

+1 000°C à +1 500°C

Les Thermocouples à base de métaux précieux sont les principaux produits utilisés sur cette plage de température extrême. Les Types K et N jusqu’à 1100°C et les types R, S, B jusqu’à 1500°C.

Sur toute cette plage, on en retrouve plus que des sondes à tête et protecteurs (plus de sondes à câble). Les protecteurs céramiques vont remplacer les tubes métalliques au-dessus de 1100°C.
